斐讯K3路由器拆机_怎么样

斐讯K3路由器拆机怎么样?斐讯K3智能路由器，采用3.5寸TFT LCD屏幕以及塑料机身，那么斐讯K3路由器做工怎么样呢?接下来我们通过斐讯K3拆机来一探究竟吧!

拆机图赏

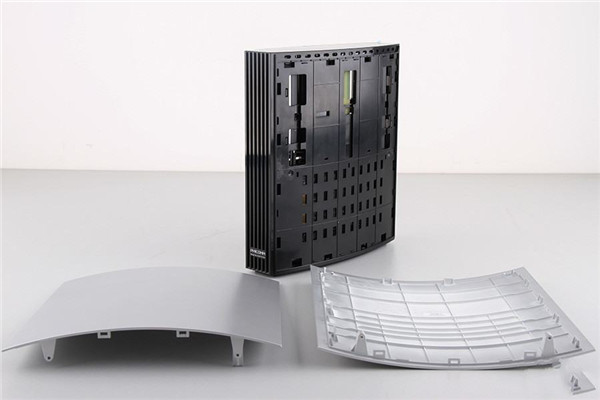

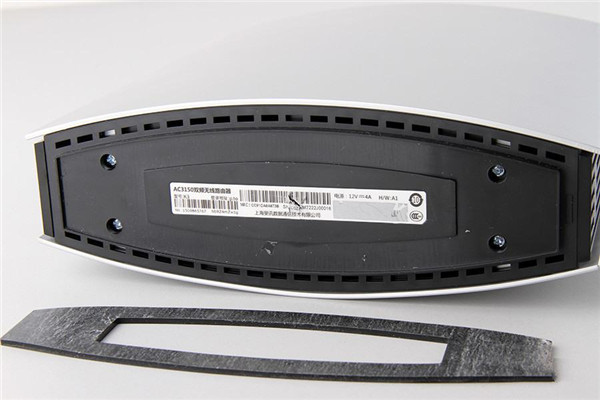

揭开(有粘性)机身底部的防滑垫，便可看见隐于其中的四颗固定螺丝，位于底部弧形面两边则分别排列有矩形散热孔。松开4颗螺丝，将两块银色面板取下后，我们看到K3的内部采用四边加一平面式的半包围凹型结构设计，整体采用环绕交错式卡扣及反止口结构设计，且只用4颗螺丝进行锁紧固定，结构牢固且机身更美观。

待取下K3的两块面板后，此时我们从机身左侧还看不到路由器内部的PCB板结构。但从另一侧，黑色的散热金属片已显露无遗，其上整齐的排列有5块PCB阵列式天线(另外3块在机身左侧)，由独有的弧形天线骨架结构支撑着8块PCB阵列式天线，这在行业中属首次，也算是打破常规不走寻常路。

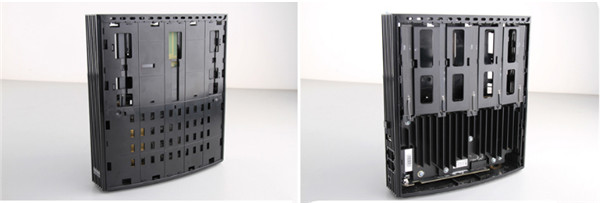

机身左右侧

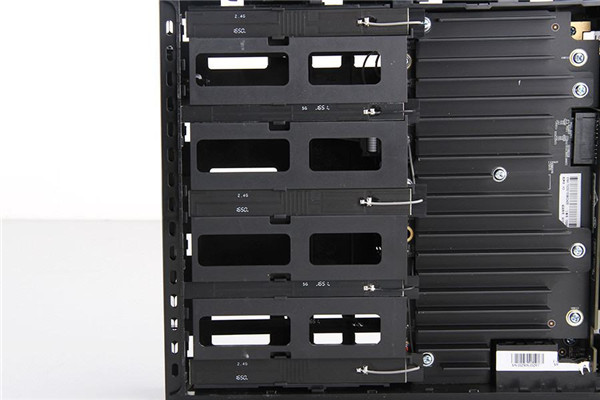

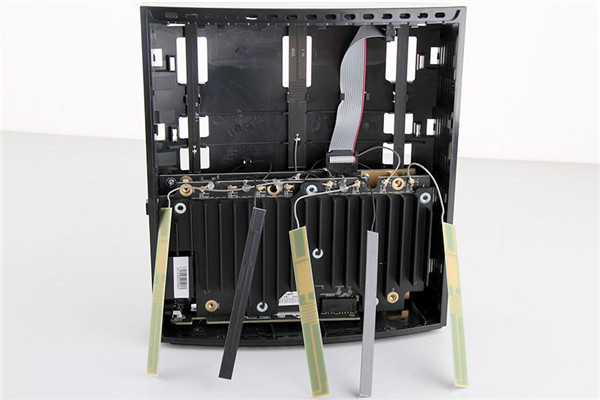

一侧的PCB阵列式天线，以2.4G→5G→2.4G→5G→2.4G的顺序整齐的排列着，被紧紧的固定在骨架上。机身右侧，我们看到在PCB天线的下面，是K3的黑色铝制散热片，并用螺丝加以固定。

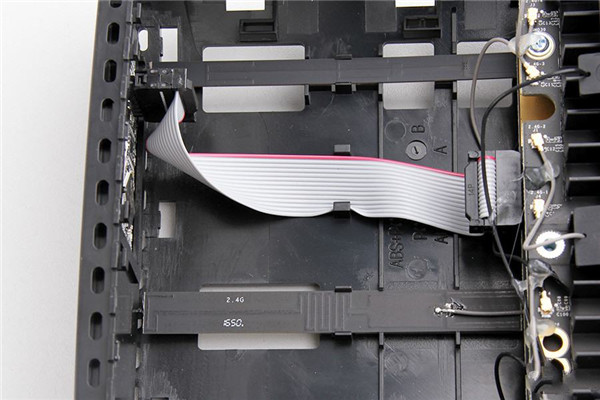

位于机身正上方是一块3.5寸TFT LCD，这是斐讯首次在路由器中采用带屏设计，也是K3众多亮点中的一个，屏幕与主板之间由一根排线连接。相较于其他品牌同类型产品的电阻触控屏幕，K3的LCD屏看上去更为美观也更实用些。

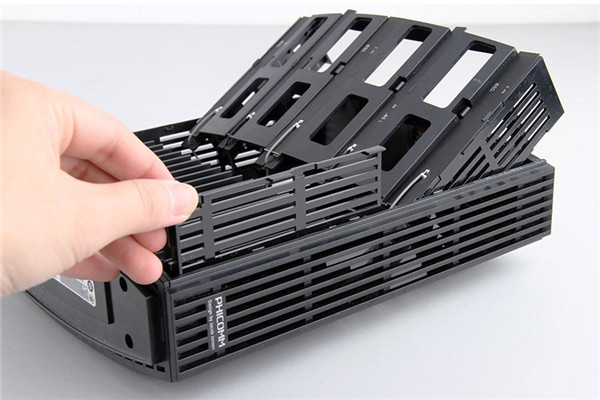

斐讯K3的前脸是一整块散热孔。在靠近主板位置，还有一块防尘遮挡板(小编手持那块便是)，斐讯此处考虑的还是非常细心与周全的，兼顾了散热与美观。

被铝制散热片包裹的PCB主板与WiFi板

在PCB主板与WiFi板中间有一块铝制散热片相隔，底部则由一个PCle主板插槽连接着，主板和WiFi板自己定义了PCIe接口保证供电和信号传输。在PCB主板与WiFi板的四个角，分别有一根金属棒作为板与板直间的支撑点，进一步加固。

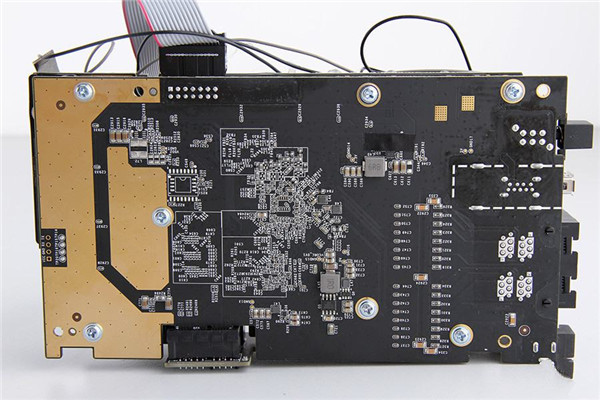

PCB主板背面

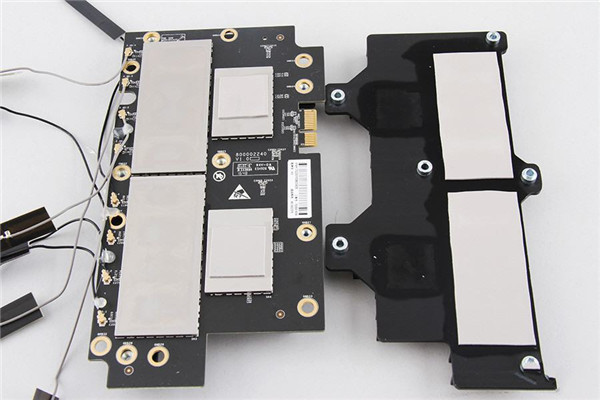

斐讯K3的PCB主板与WiFi板都采用了更沉稳的黑色，铝制散热片摸起来很有质感。此外，不论是PCB主板还是WiFi板，布局走线细到每一个焊点，做工多很细致干净，且双面用于散热的金属箔，也非常规整。值得一提的是，K3内部采用的大面积铝制散热片，充分考虑利用了对流环境，经过多轮测试最终选出的散热鳍片高度和间距方案，且已申请发明专利。

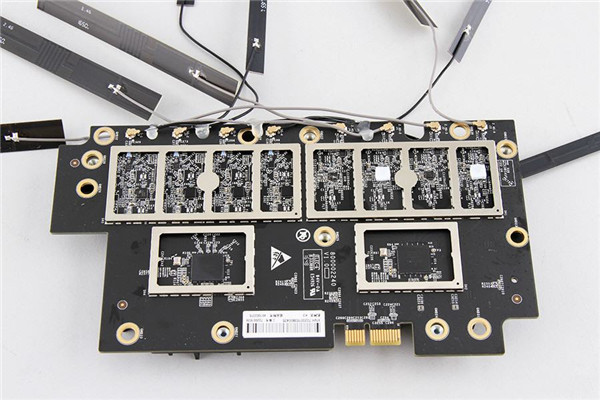

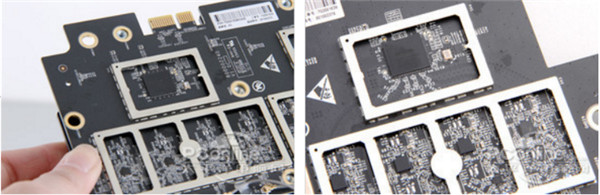

斐讯K3在无线方面采用了最新一代BCM4366无线芯片(适用于高性能路由器)，支持802.11ac Wave2新特性(MU-MIMO)，内置Host-CPU，有效提高吞吐量;加之大功率8路外置独立PA&LNA组合(PA放大无线信号，LNA降低信号噪音干扰)。黑色PCB加之镀金处理，算得上业内较为顶级的配置了，诚心由此可见。

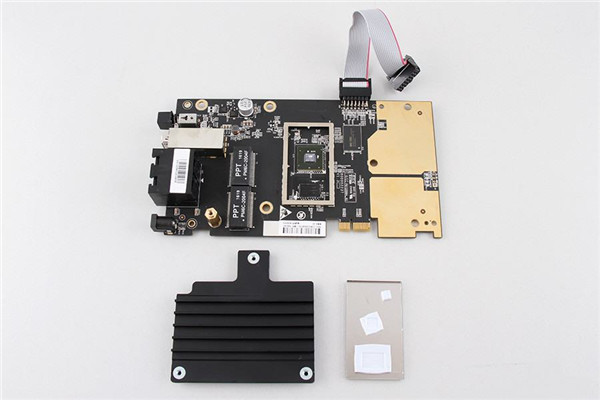

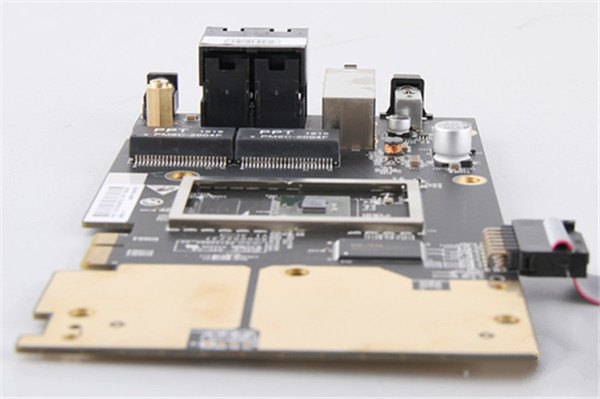

斐讯K3的PCB主板上也采用了大面积的金箔散热层;在金箔隔热层的上方是斐讯K3的CPU与内存，其周围有用金属屏蔽罩进行隔离;最上端是一组网络变压器，I/O接口以及电容电感等元器件。

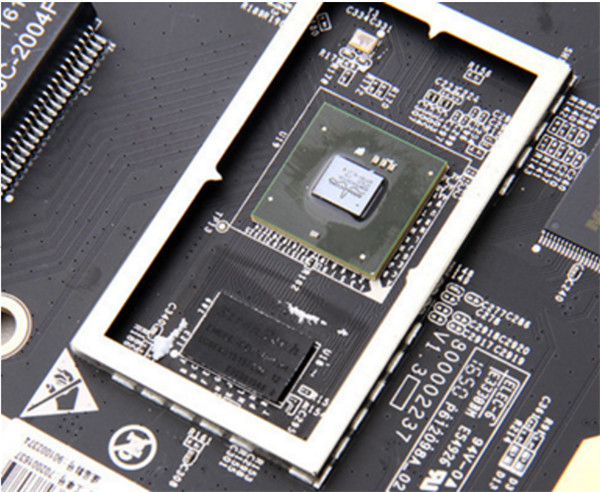

斐讯K3采用博通BCM4709 Cortex A9 1.4GHz主频处理器，内置网络加速引擎，拥有更强悍的数据处理能力，更适合百兆千兆宽带用户。内存方面，斐讯K3使用的是EtronTech EM6GE16EWXC-12，512MB DDR3-1600内存颗粒;闪存方面，斐讯K3采用了一颗容量为128MB的NAND Flash存储芯片，阵容豪华。
